在無源光網絡中，光分路器起著至關重要的作用，它使多個終端用戶能夠共享一條無源光纖網絡。其中，PLC光分路器憑借其卓越的性能，已廣泛應用于光纖通信中。您對PLC光分路器的了解有多少呢？本文將帶您深入探討這一重要組件。
PLC光分路器是什么？它的用途有哪些？
PLC光分路器的制作工藝
PLC光分路器的分類
PLC光分路器的應用領域
PLC光分路器可以通過集中分布和級聯分布兩種方式實現光信號的分路。集中分布指的是將PLC光分路器集中安裝在光線路終端（OLT）與光網絡單元（ONT）之間的某一位置，在這一位置對來自局端的光信號進行統一分光處理，并將其分配到各個終端用戶。通常，局端會使用1:32或1:64的PLC光分路器。
本文小結

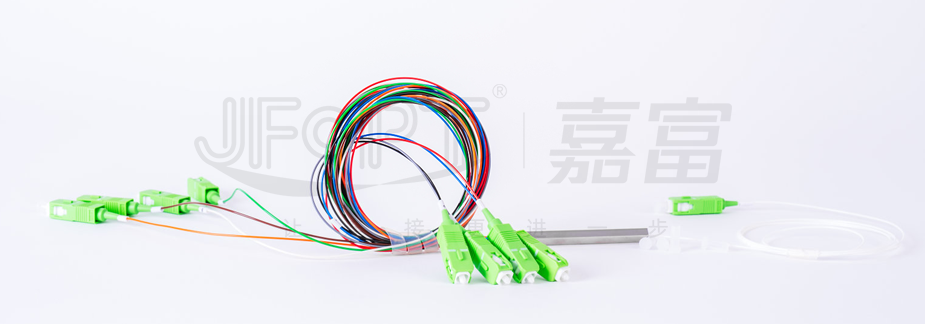

PLC光分路器（Planar Lightwave Circuit Splitter），又稱平面波導型光分路器，是一種具備多個輸入端和輸出端的無源器件。它能夠將一個或兩個輸入的光信號分配成多個輸出信號，特別適用于FTTX、EPON、GPON、BPON等無源光網絡中，連接局端設備與終端設備，實現光信號的高效分配。PLC光分路器的優勢包括以下幾點：
1. 分光均勻且分路數量多，可將光信號均勻分配給多達64個終端用戶；
2. 結構緊湊、體積小，易于安裝，不占用過多空間，常用于各類交接箱中；
3. 分路通道越多，成本優勢越明顯，因此在無源光網絡中尤為適用。
簡而言之，PLC光分路器是一種具備低成本、高穩定性和高可靠性的解決方案，其光分比可高達1:64，遠超另一種常見的FBT光分路器。如需了解PLC光分路器與FBT光分路器的區別及選擇建議，歡迎訪問《PLC光纖分路器與FBT拉錐光纖分路器之間有哪些不同之處？》。
簡而言之，PLC光分路器是一種具備低成本、高穩定性和高可靠性的解決方案，其光分比可高達1:64，遠超另一種常見的FBT光分路器。如需了解PLC光分路器與FBT光分路器的區別及選擇建議，歡迎訪問《PLC光纖分路器與FBT拉錐光纖分路器之間有哪些不同之處？》。

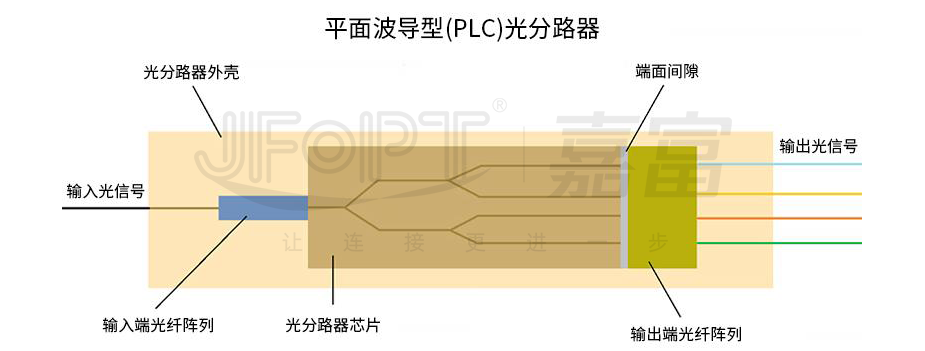

PLC光分路器采用先進的半導體工藝制造。它由一個PLC分路器芯片和多個光波導陣列（即輸入端和輸出端的光纖陣列）組成，光纖陣列分別連接在PLC分路器芯片的兩端。換句話說，芯片的兩端分別封裝了多通道的輸入端和輸出端光纖陣列，而分路功能則在芯片上完成。一個PLC芯片可以實現多達64個光信號的分路。
作為PLC光分路器的核心組件，PLC分路器芯片能夠提供1：N（其中N為2、4、8、16、32、64）或
2：N（其中N為2、4、8、16、32、64）的分光比。下圖展示了1x8 PLC分路器芯片的設計示意圖。
2：N（其中N為2、4、8、16、32、64）的分光比。下圖展示了1x8 PLC分路器芯片的設計示意圖。

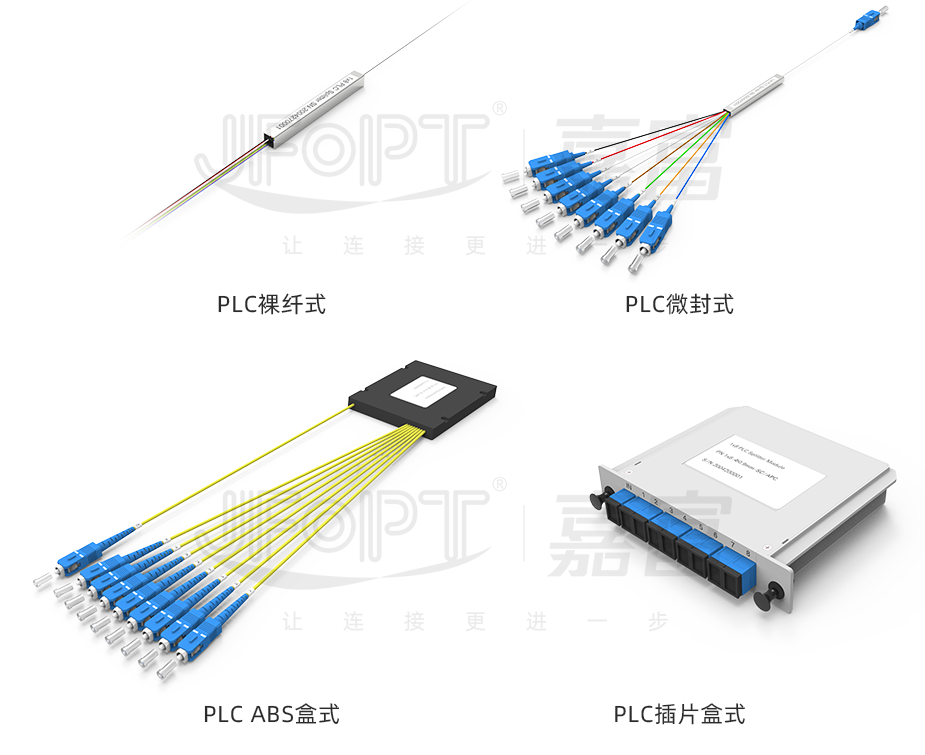

根據芯片數量的不同，PLC光分路器可分為1xN型和2xN型，例如1x4 PLC光分路器、1x8 PLC光分路器、1x16 PLC光分路器、2x32 PLC光分路器、2x64 PLC光分路器等。此外，根據封裝類型的不同，PLC光分路器還可分為裸纖式、微型鋼管式、ABS盒式、帶分支器型、托盤式、機架式、LGX光分路器以及微型插件式等多種形式，以滿足不同應用場景的需求。
在無源光網絡中，PLC分路器通常安裝在光線路終端（OLT）與終端用戶附近的光網絡單元（ONU）或光網絡終端（ONT）之間。其輸入端連接到中央辦公室（CO）中的OLT光纖鏈路，PLC分路器將光信號分配成多個輸出信號，傳送給各個光網絡終端用戶。

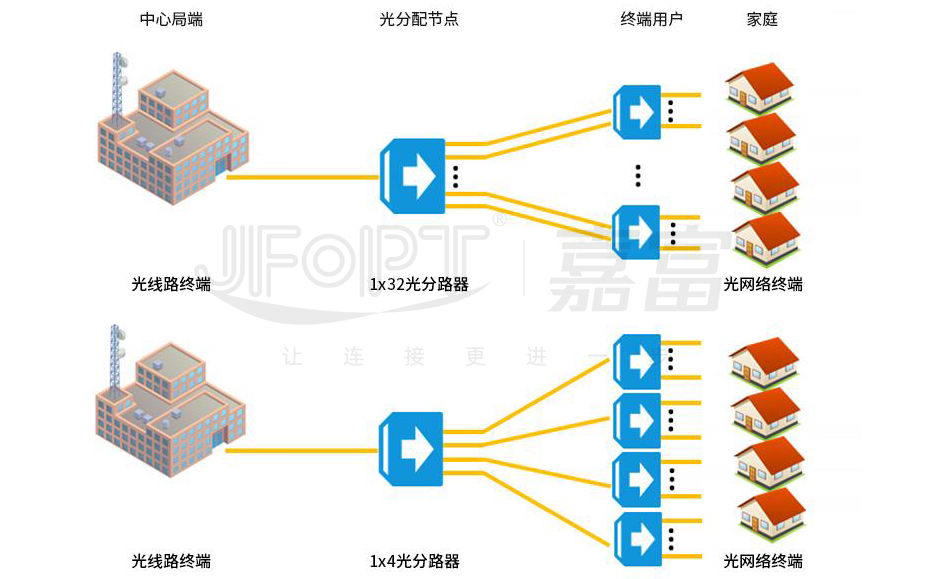

PLC光分路器可以通過集中分布和級聯分布兩種方式實現光信號的分路。集中分布指的是將PLC光分路器集中安裝在光線路終端（OLT）與光網絡單元（ONT）之間的某一位置，在這一位置對來自局端的光信號進行統一分光處理，并將其分配到各個終端用戶。通常，局端會使用1:32或1:64的PLC光分路器。
相對而言，級聯分布則采用了更多且分散的PLC分路器，結構更加復雜。該結構中包括一級和二級分光，通常情況下，一級分光使用1:4 PLC光分路器連接至OLT端口，而二級分光則使用1:8 PLC光分路器連接至外部終端。
隨著網絡規模和容量的不斷擴大，電信運營商需要依賴高效可靠的PLC光分路器來滿足更多用戶的光纖鏈路需求。作為一種集成的波導光功率分配器件，PLC光分路器能夠顯著提升光纖網絡的用戶容量，為網絡建設提供了理想的解決方案。
